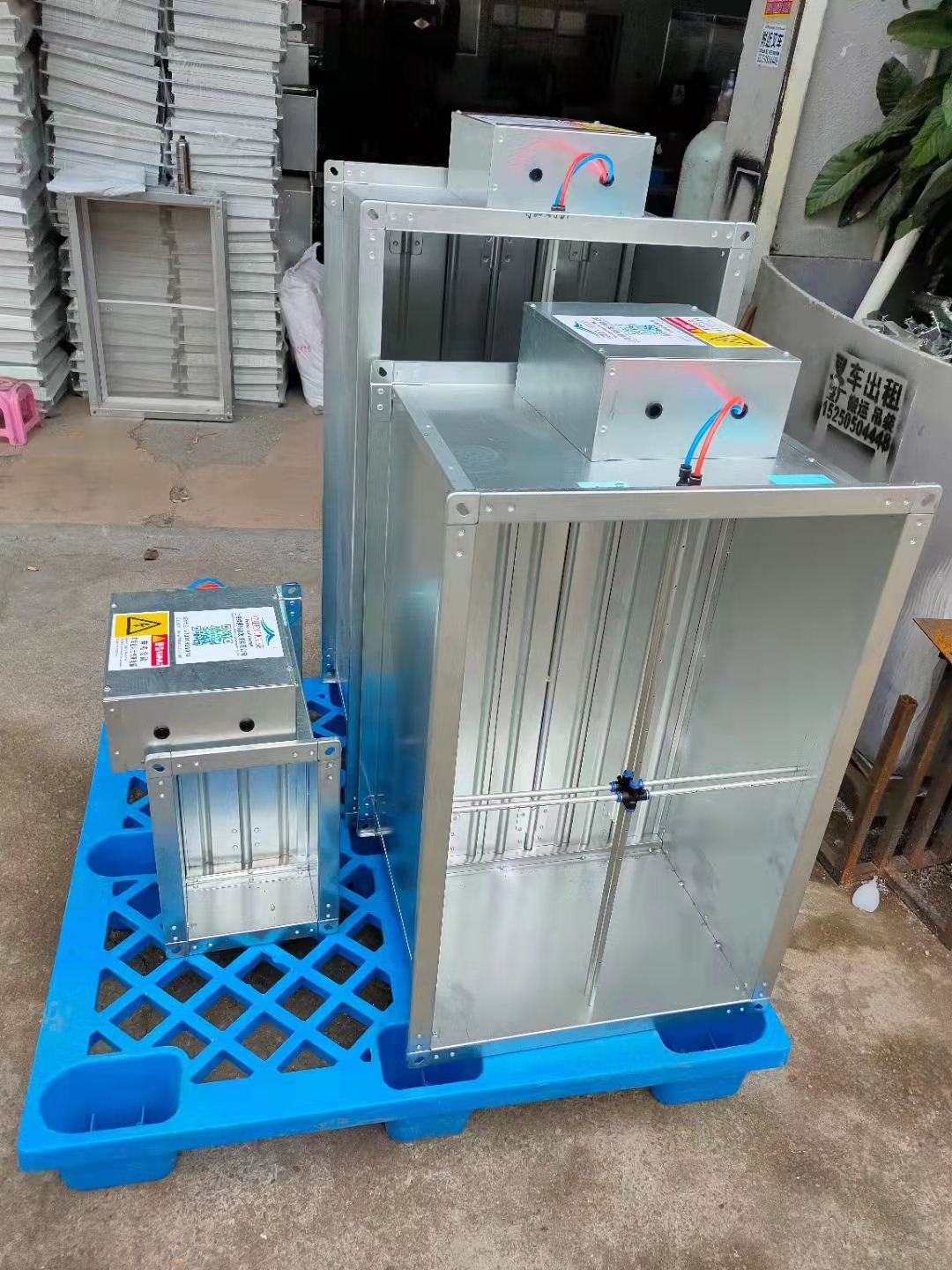

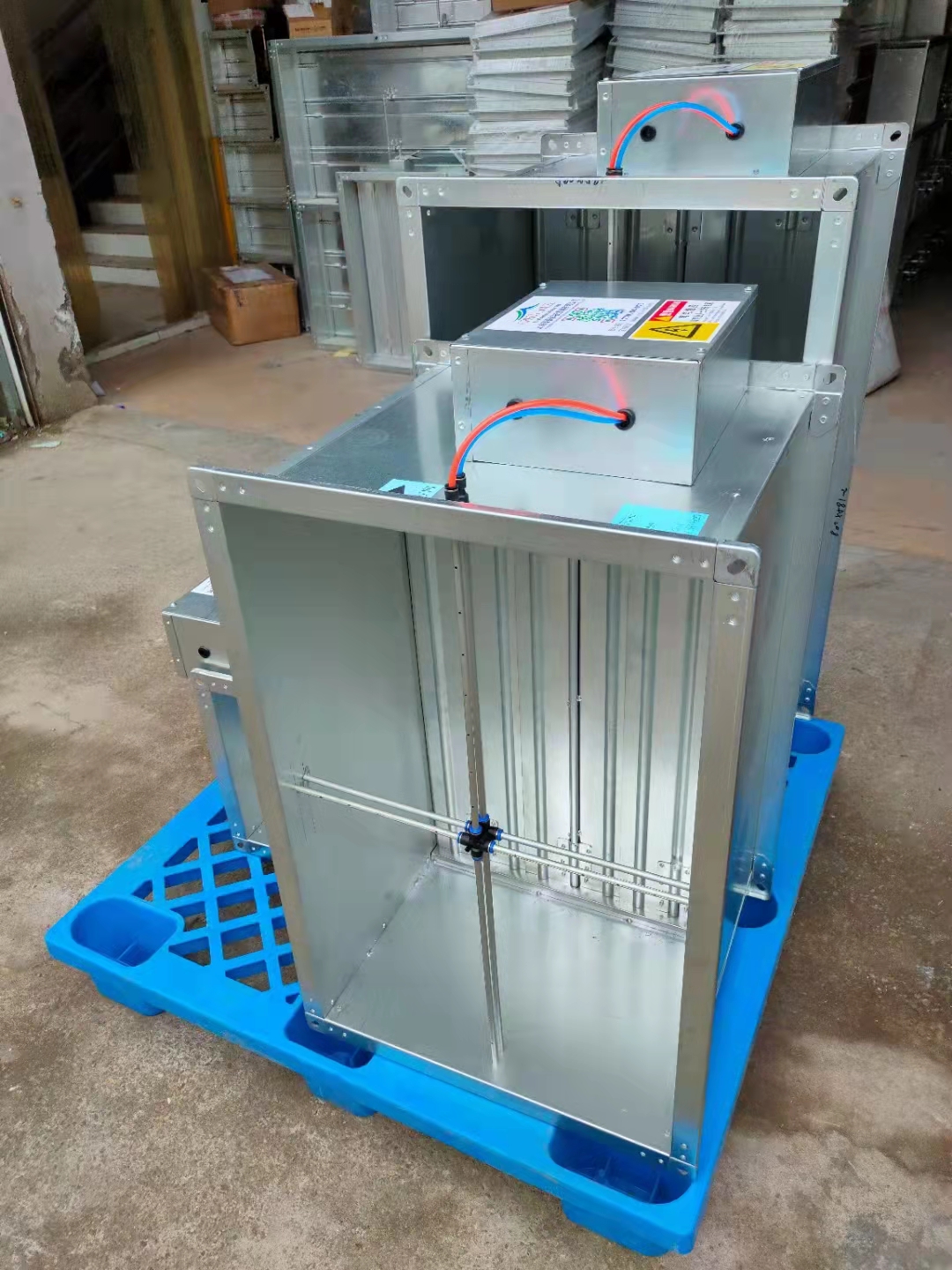

变风量控制阀

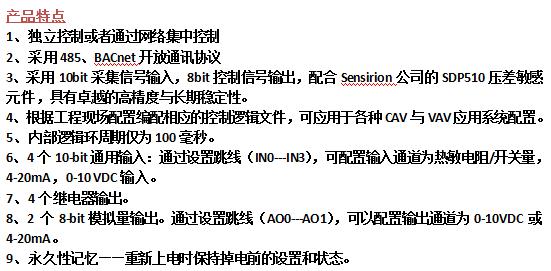

产品介绍技术参数

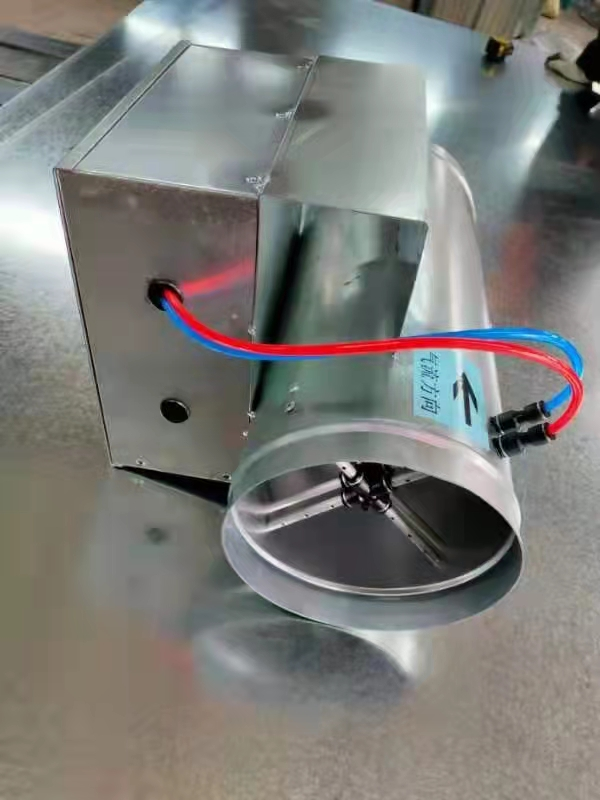

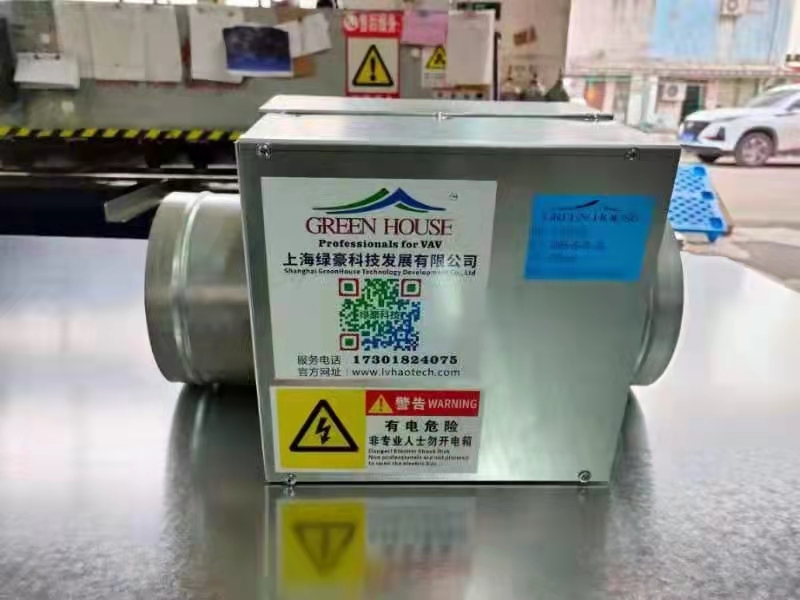

圆形入口参数表
| 入口尺寸 (mm) | 适用风量范围 （m3/h） | 基本型外形尺寸 直径×长度 | |
| 最小风量 | 最大风量 | ||
| 100 | 45 | 391 | DN100×500 |
| 125 | 67 | 612 | DN125×500 |
| 150 | 99 | 883 | DN150×500 |
| 175 | 126 | 1206 | DN175×500 |
| 200 | 166 | 1571 | DN200×500 |
| 225 | 216 | 2039 | DN225×500 |
| 250 | 261 | 2463 | DN250×500 |
| 300 | 378 | 3568 | DN300×500 |
| 350 | 522 | 4927 | DN350×500 |
| 400 | 666 | 6286 | DN400×500 |
方形入口参数表
| 入口尺寸 (mm) | 适用风量范围 （m3/h） | 入口尺寸 (mm) | 适用风量范围 （m3/h） | ||
| 最小风量 | 最大风量 | 最小风量 | 最大风量 | ||
| 200×200 | 302 | 1483 | 400×300 | 907 | 4450 |
| 250×200 | 378 | 1854 | 500×300 | 1134 | 5562 |
| 300×200 | 454 | 2225 | 600×300 | 1361 | 6674 |
| 400×200 | 605 | 2966 | 400×400 | 1210 | 5933 |
| 500×200 | 756 | 3708 | 500×400 | 1512 | 7416 |
| 400×250 | 756 | 3708 | 600×400 | 1814 | 8899 |
| 500×250 | 945 | 4635 | 500×500 | 1890 | 9270 |
| 600×250 | 1134 | 5562 | 600×500 | 2268 | 11124 |
注：以上为标准型参数，我司可根据用户实际需求设计及选型非标产品。
如果您想对本产品的报价或进一步的资料有所了解，请填写以下表格。
