单风道型变风量末端

产品介绍技术参数

绿豪公司提供的GH65型单风道变风量末端功能强大，适用范围广，设计紧凑，并可提供多种控制方式（气动控制，模拟控制，电动控制以及直接数字控制等方式）。GH65型单风道变风量设备可以通过冷却或者冷却再热来满足用户需求。在性能配置和控制上，非常灵活。

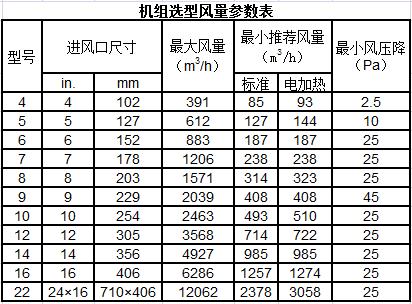

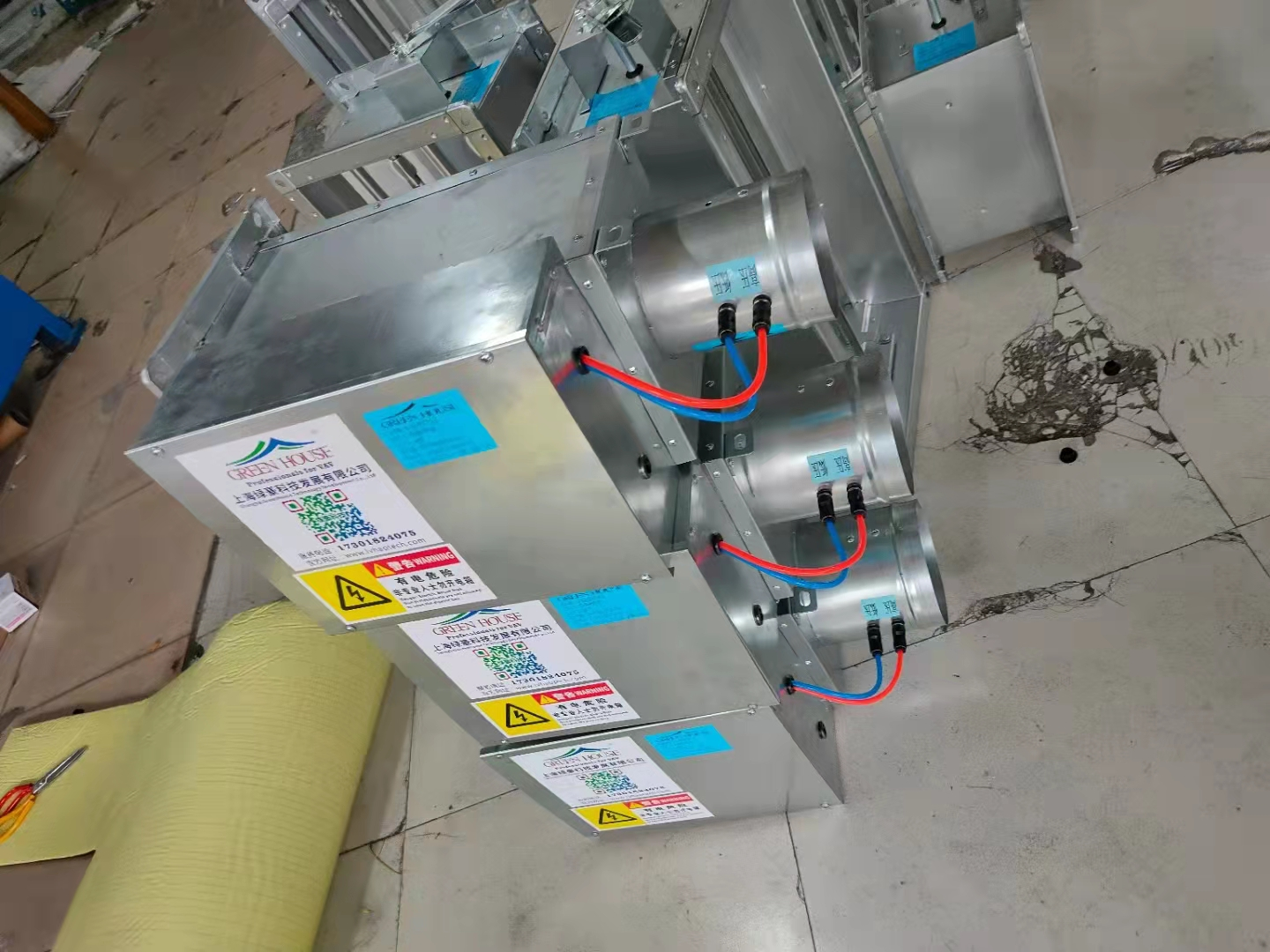

GH65型机组可以处理的风量范围多达11种，从76到12062 m³/h不等。标准设备紧凑高效并附有一个标准单叶阀。最低限度的泄漏和高效再热装置的应用保证了最优化的送风。机组小巧紧凑，实际应用中安装便捷。GH65的大部分进风口为圆形（最大至型号16），而最大的进风口则为方形。所有的圆形进风口都有一个凸型密封圈来保证进风管的紧密连接。在出风口上配置了一个方形滑动驱动连接器以便快速安装。

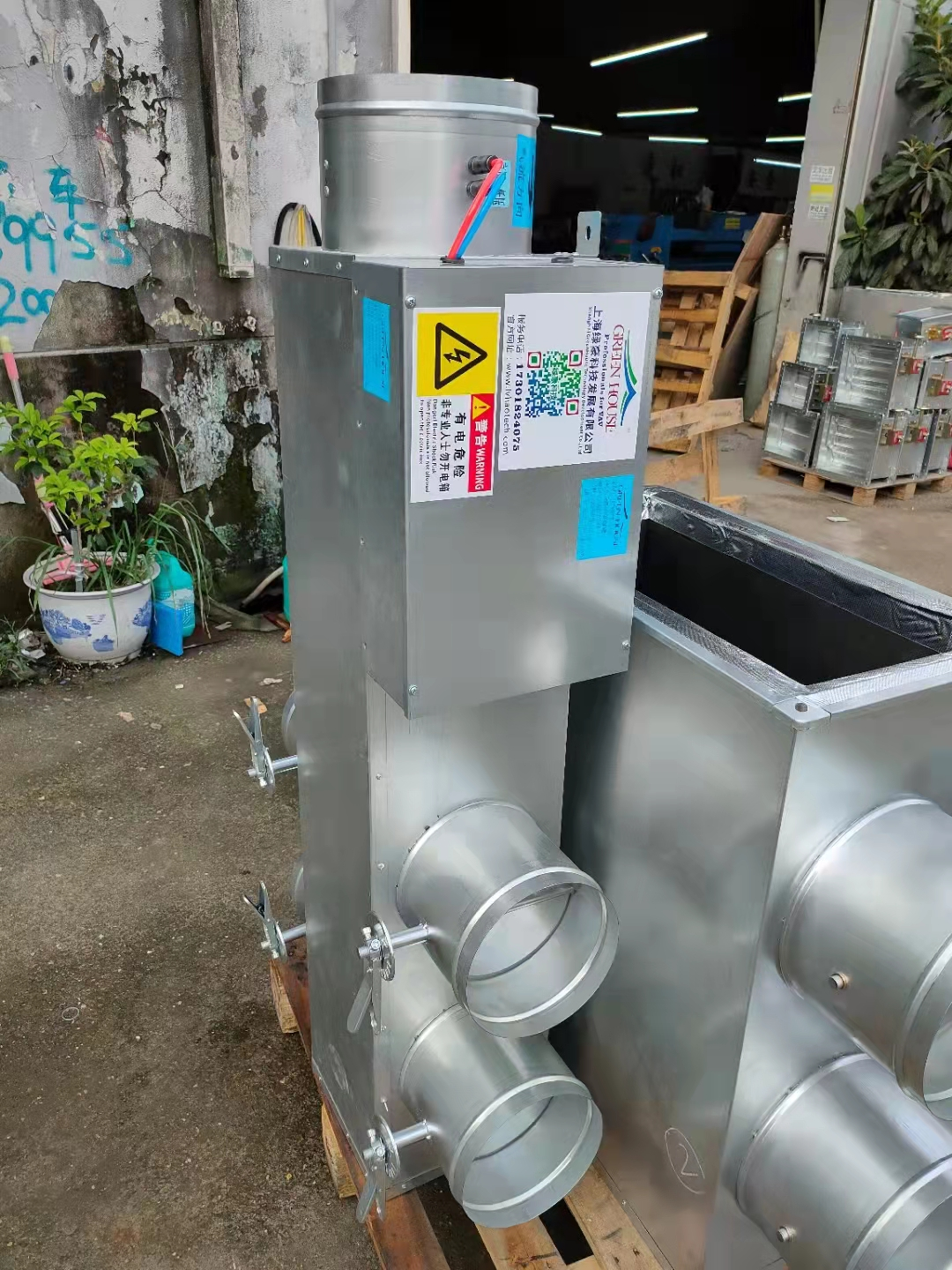

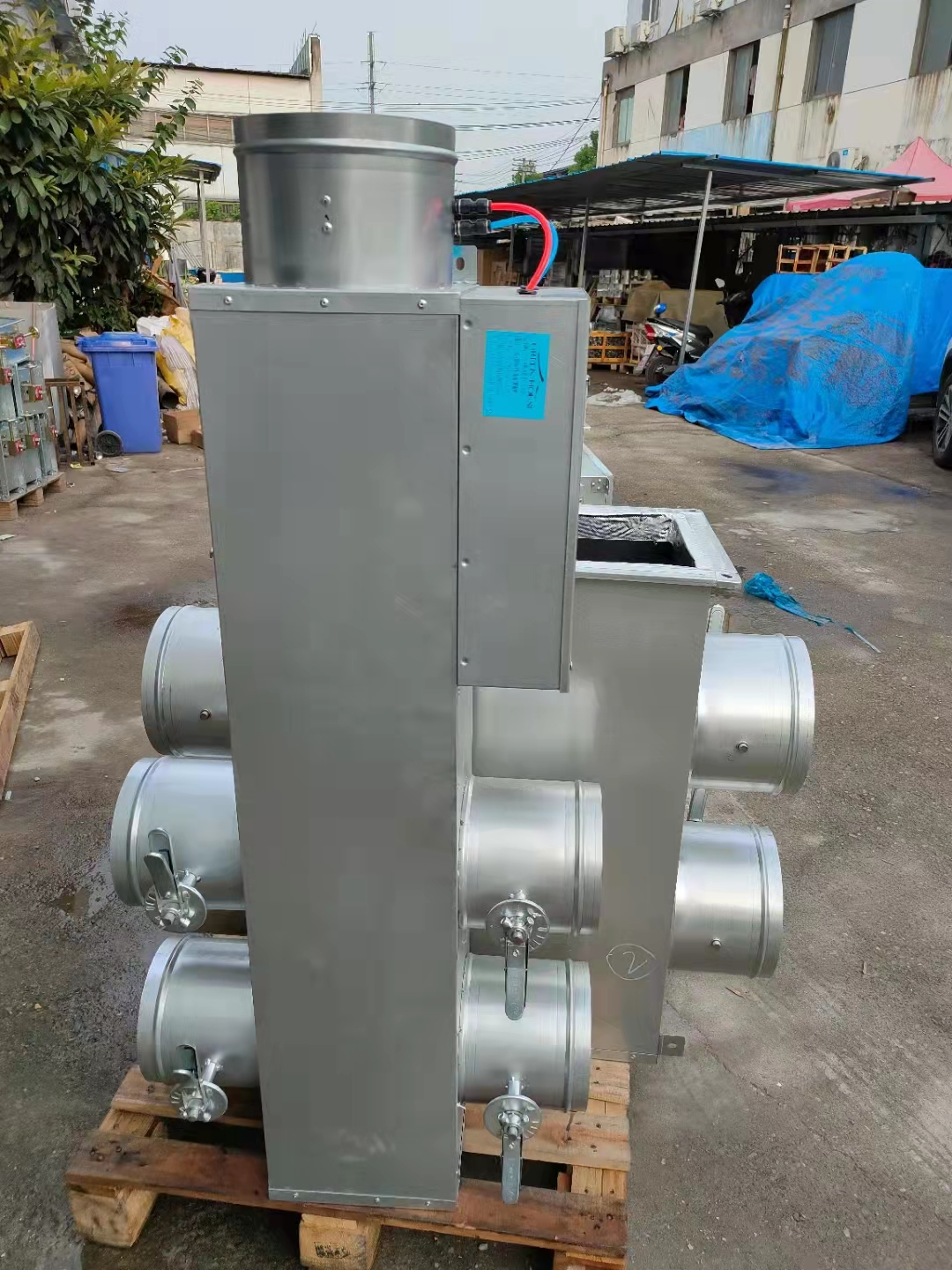

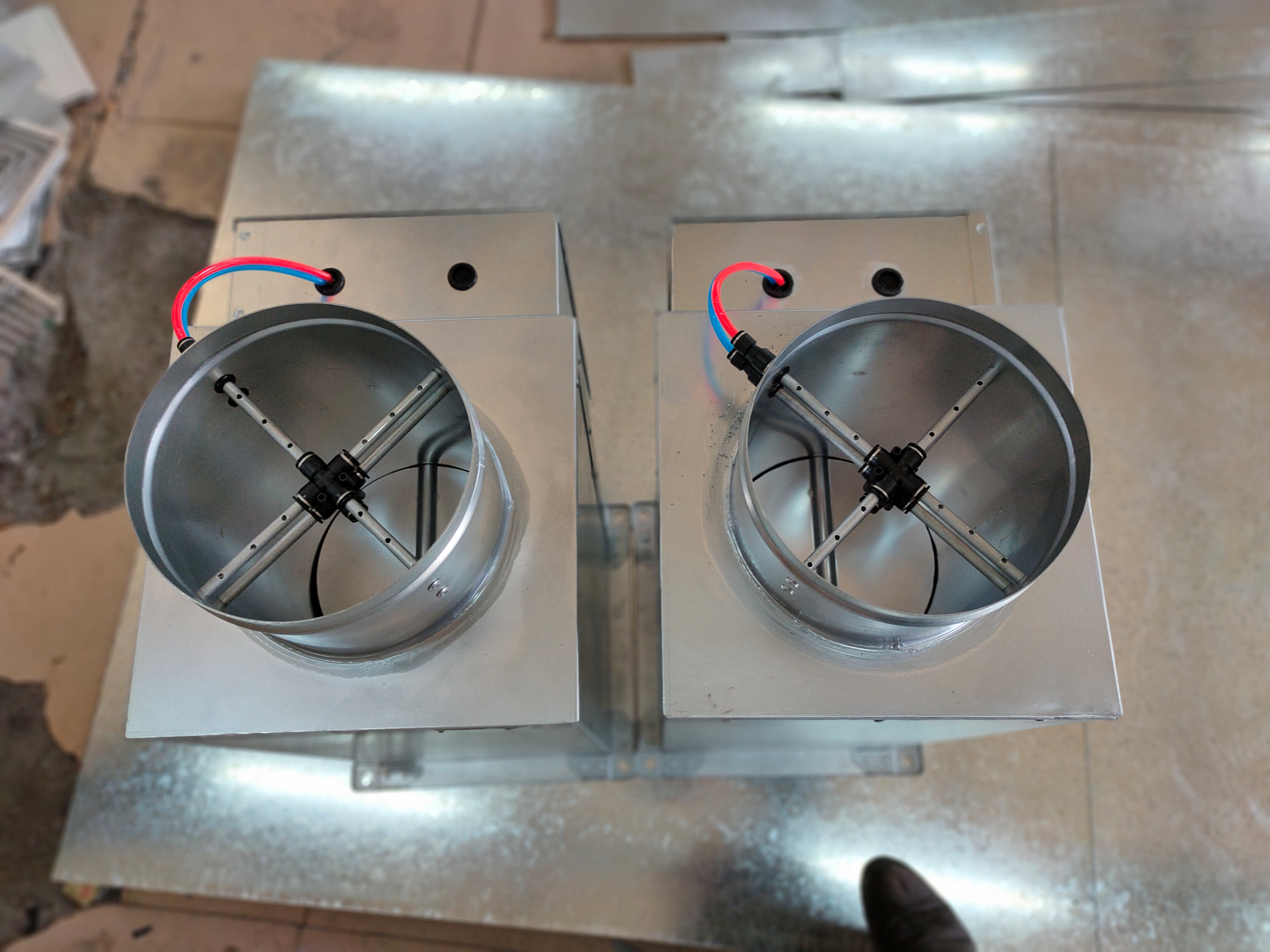

GH65型可选配多种配置，包括：电加热或热水加热器，多种内衬，多出口联箱以及消声器。GH65型流量传感器采用“十字”交叉轴设计，有两组正交轴可有效测量气流。在过流截面上划分出面积均等的同心圆，再在一组正交轴上取各同心圆间距的中点作为测点，根据ASHRAE标准，一般有12～20个测点，测压孔直径为2.8mm，不易堵塞，可精确测量全压值。在每个区域的测点上读到的压力值首先在中央平均室内取平均值，然后再由传感器传至DDC控制器。

机组重量(Kg）

GH65型号	标准设备(kg)	附气动控制器(kg)	附DDC或模拟控制器(kg)	附电加热控制器(kg)	带热水加热 1排/2排(kg)
4,5,6	6.4	8.2	10	15	8.6 / 9.1
7,8	7.3	9.1	11	18	9.5 / 10
9,10	9.5	11	14	20	13 / 14
12	12	14	16	25	16 / 17
14	15	17	20	30	20 / 22
16	17	19	21	34	23 / 25
22	30	31	34	41	37 / 41

机组噪音参数

机组类型	出风静压（Pa）	名义风量Q（m³/h）	噪声（dB(A)）
单风道型	60	θ≤1500	46
		1501≤θ≤3000	48
		3001≤θ≤7000	50
并联风机型	60	θ≤1500	52
		1501≤θ≤3000	54
		3001≤θ≤7000	56
串联风机型	60	θ≤1500	54
		1501≤θ≤3000	56
		3001≤θ≤7000	58

GH65型机组热水盘管参数

热水盘管参数

规格	排数	水流量（l/s）	水压降	流量(l/s)
规格	排数	水流量（l/s）	(kpa)	21	28	42	47	71	94	118	142	189	236
05，06	单排（热量kW）	0.03	1.57	1.2	1.38	1.66	1.73	2.05	2.3	2.52	2.7	3.01	3.26
		0.06	5.26	1.27	1.49	1.82	1.91	2.31	2.64	2.93	3.19	3.63	4.01
		0.09	10.72	1.3	1.53	1.88	1.98	2.42	2.78	3.1	3.39	3.91	4.35
		0.13	17.82	1.32	1.55	1.91	2.02	2.47	2.86	3.2	3.51	4.06	4.54
		0.16	26.47	1.32	1.56	1.93	2.04	2.51	2.91	3.26	3.58	4.16	4.67
	双排（热量kW）	0.06	1.85	1.48	1.88	2.54	2.73	3.53	4.14	4.61	4.99	5.58	6
		0.13	6.39	1.52	1.94	2.68	2.9	3.84	4.6	5.22	5.73	6.56	7.19
		0.19	13.28	1.53	1.96	2.72	2.95	3.96	4.77	5.45	6.02	6.96	7.69
		0.25	22.39	1.54	1.97	2.75	2.98	4.01	4.86	5.57	6.18	7.18	7.96
		0.32	33.61	1.54	1.98	2.76	3	4.05	4.92	5.65	6.28	7.32	8.14

规格	排数	水流量（l/s）	水压降	流量(l/s)
规格	排数	水流量（l/s）	(kpa)	21	28	42	47	71	94	118	142	189	236
05，06	单排（热量kW）	0.03	1.57	1.20	1.38	1.66	1.73	2.05	2.30	2.52	2.70	3.01	3.26
		0.06	5.26	1.27	1.49	1.82	1.91	2.31	2.64	2.93	3.19	3.63	4.01
		0.09	10.72	1.30	1.53	1.88	1.98	2.42	2.78	3.10	3.39	3.91	4.35
		0.13	17.82	1.32	1.55	1.91	2.02	2.47	2.86	3.20	3.51	4.06	4.54
		0.16	26.47	1.32	1.56	1.93	2.04	2.51	2.91	3.26	3.58	4.16	4.67
	双排（热量kW）	0.06	1.85	1.48	1.88	2.54	2.73	3.53	4.14	4.61	4.99	5.58	6.00
		0.13	6.39	1.52	1.94	2.68	2.90	3.84	4.60	5.22	5.73	6.56	7.19
		0.19	13.28	1.53	1.96	2.72	2.95	3.96	4.77	5.45	6.02	6.96	7.69
		0.25	22.39	1.54	1.97	2.75	2.98	4.01	4.86	5.57	6.18	7.18	7.96
		0.32	33.61	1.54	1.98	2.76	3.00	4.05	4.92	5.65	6.28	7.32	8.14

规格	排数	水流量（l/s）	水压降	流量(l/s)
规格	排数	水流量（l/s）	(kpa)	78	94	142	189	236	283	330	378	425
08	单排（热量kW）	0.03	2.12	2.47	2.66	3.12	3.47	3.75	3.99	4.18	4.35	4.50
		0.06	7.05	2.81	3.06	3.68	4.18	4.61	4.99	5.33	5.63	5.90
		0.09	14.35	2.94	3.22	3.92	4.49	4.99	5.44	5.84	6.22	6.56
		0.13	23.82	3.01	3.31	4.05	4.67	5.22	5.71	6.15	6.56	6.93
		0.16	35.35	3.06	3.37	4.13	4.78	5.36	5.88	6.35	6.79	7.20
	双排（热量kW）	0.13	0.98	-	-	-	-	-	-	-	-	-
		0.25	3.48	4.54	5.18	6.67	7.79	8.69	9.42	10.03	10.55	11.01
		0.38	7.37	4.65	5.33	6.92	8.16	9.16	9.99	10.70	11.30	11.83
		0.50	12.56	4.70	5.40	7.06	8.36	9.42	10.31	11.07	11.72	12.29
		0.63	19.04	4.74	5.45	7.15	8.49	9.59	10.51	11.30	11.99	12.59
		0.79	28.90	4.77	5.49	7.22	8.60	9.73	10.68	11.50	12.22	12.84

规格	排数	水流量（l/s）	水压降	流量 (l/s)
规格	排数	水流量（l/s）	(kpa)	165	212	260	307	354	401	472	519	614	661
10	单排（热量kW）	0.04	5.29	4.36	4.83	5.21	5.54	5.83	6.08	6.41	6.61	6.94	7.09
		0.06	9.81	4.74	5.27	5.75	6.17	6.54	6.88	7.33	7.60	8.07	8.28
		0.09	19.90	5.09	5.71	6.26	6.75	7.21	7.63	8.21	8.55	9.18	9.47
		0.13	33.00	5.28	5.96	6.56	7.10	7.60	8.07	8.71	9.11	9.84	10.17
		0.16	48.93	5.40	6.11	6.75	7.33	7.87	8.37	9.06	9.48	10.28	10.64
	双排（热量kW）	0.13	2.07	7.87	8.98	9.87	10.59	11.20	11.72	12.36	12.73	13.34	13.60
		0.25	7.53	8.64	10.06	11.23	12.23	13.10	13.85	14.81	15.37	16.34	16.75
		0.38	16.15	8.93	10.46	11.76	12.88	13.86	14.72	15.83	16.49	17.62	18.12
		0.50	27.83	9.07	10.68	12.05	13.23	14.27	15.19	16.40	17.10	18.34	18.88
		0.63	42.50	9.17	10.81	12.22	13.45	14.53	15.49	16.75	17.50	18.80	19.38

规格	排数	水流量（l/s）	水压降	流量 (l/s)
规格	排数	水流量（l/s）	(kpa)	189	283	378	472	566	661	755	850	944
12	单排（热量kW）	0.06	2.04	5.30	6.19	6.88	7.44	7.90	8.29	8.64	8.93	9.20
		0.13	7.08	6.08	7.28	8.25	9.10	9.85	10.51	11.11	11.65	12.14
		0.19	14.79	6.40	7.74	8.86	9.84	10.71	11.50	12.23	12.90	13.52
		0.25	25.04	6.57	8.00	9.20	10.26	11.22	12.09	12.89	13.63	14.33
		0.32	37.73	6.68	8.16	9.42	10.54	11.55	12.48	13.33	14.13	14.87
	双排（热量kW）	0.13	0.74	-	-	-	-	-	-	-	-	-
		0.32	4.12	10.42	13.37	15.59	17.33	18.74	19.92	20.91	21.77	22.51
		0.50	10.01	10.82	14.09	16.63	18.68	20.37	21.80	23.03	24.10	25.04
		0.69	18.35	11.01	14.44	17.15	19.35	21.20	22.77	24.13	25.32	26.38
		0.88	29.06	11.12	14.65	17.46	19.77	21.71	23.37	24.81	26.08	27.21
		1.10	44.53	11.21	14.81	17.70	20.08	22.10	23.83	25.34	26.67	27.86

规格	排数	水流量（l/s）	水压降	流量(l/s)
规格	排数	水流量（l/s）	(kpa)	330	425	519	614	708	802	944	1085	1227	1416
14	单排（热量kW）	0.13	3.69	9.31	10.31	11.21	11.99	12.68	13.30	14.12	14.84	15.47	16.20
		0.19	7.67	10.07	11.26	12.31	13.24	14.11	14.91	15.98	16.94	17.80	18.82
		0.25	12.93	10.49	11.80	12.97	14.01	14.97	15.86	17.08	18.20	19.21	20.43
		0.32	19.43	10.76	12.15	13.39	14.52	15.55	16.51	17.83	19.04	20.16	21.52
		0.38	27.13	10.95	12.40	13.69	14.88	15.97	16.98	18.39	19.67	20.85	22.31
		0.44	36.01	11.09	12.58	13.92	15.14	16.28	17.33	18.80	20.15	21.40	22.92
	双排（热量kW）	0.32	3.24	16.31	18.74	20.71	22.34	23.71	24.89	26.38	27.62	28.66	29.83
		0.57	9.93	17.50	20.41	22.85	24.92	26.72	28.28	30.31	32.03	33.51	35.20
		0.82	20.07	18.00	21.13	23.78	26.06	28.06	29.82	32.12	34.08	35.80	37.76
		1.07	33.61	18.27	21.52	24.30	26.71	28.82	30.70	33.16	35.28	37.14	39.28
		1.32	50.49	18.45	21.78	24.64	27.13	29.32	31.28	33.85	36.07	38.02	40.28
		1.42	57.67	18.50	21.85	24.73	27.25	29.47	31.44	34.05	36.30	38.28	40.58

规格	排数	水流量（l/s）	水压降	流量 (l/s)
规格	排数	水流量（l/s）	(kpa)	425	566	708	850	944	1133	1321	1510	1699	1888
16	单排（热量kW）	0.13	4.10	11.21	12.61	13.75	14.72	15.29	16.29	17.14	17.87	18.52	19.09
		0.19	8.48	12.26	13.90	15.31	16.57	17.33	18.68	19.86	20.90	21.83	22.67
		0.25	14.26	12.86	14.68	16.25	17.65	18.52	20.11	21.51	22.77	23.90	24.93
		0.32	21.39	13.25	15.20	16.89	18.41	19.34	21.06	22.62	24.03	25.32	26.49
		0.38	29.83	13.52	15.56	17.35	18.95	19.95	21.77	23.42	24.95	26.35	27.63
		0.47	44.89	13.80	15.94	17.82	19.53	20.59	22.54	24.32	25.94	27.45	28.87
	双排（热量kW）	0.32	3.44	20.13	23.37	25.88	27.88	29.00	30.89	32.41	33.67	34.73	35.64
		0.57	10.45	21.84	25.85	29.08	31.76	33.30	35.94	38.14	39.99	41.59	42.98
		0.82	21.07	22.55	26.92	30.50	33.50	35.25	38.28	40.84	43.02	44.91	46.57
		1.07	35.21	22.95	27.52	31.30	34.50	36.37	39.64	42.41	44.79	46.87	48.71
		1.32	52.82	23.20	27.90	31.82	35.14	37.10	40.53	43.45	45.97	48.18	50.13
		1.42	60.31	23.27	28.01	31.97	35.33	37.31	40.79	43.75	46.32	48.56	50.55

注：热水盘管的出水温度LWT不能超过60℃。
表中数据在进风温度21℃，进水温度82℃下测得，其余状态，参见盘管供热量(kw)的温度修正系数。
