低温线形诱导风口

产品介绍技术参数

GHDWYD型射流低温线形诱导送风口性能卓越，不仅可以防止风口在低温工况下结露，而且能够保证良好的室内气流组织，能够同时提供多种形式产品以满足不同场合使用要求。

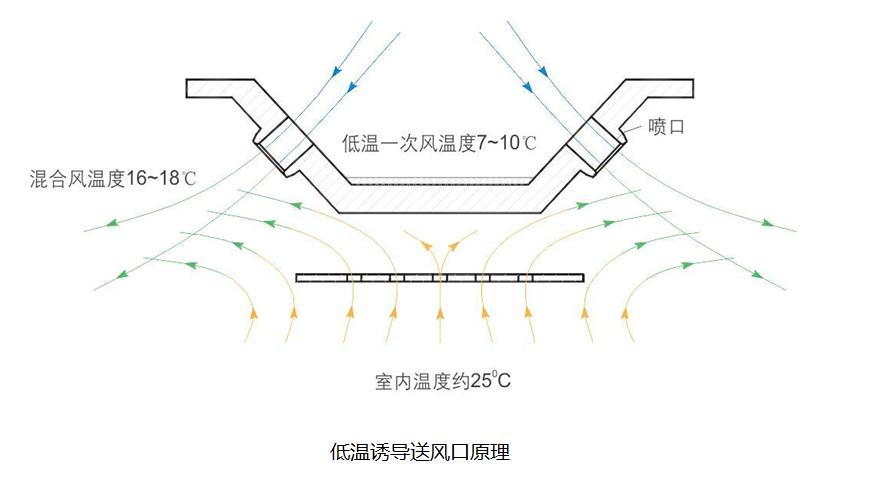

GHDWYD型射流低温线形诱导送风口通过若干圆形喷口实现送风，经处理后的一次低温风以较高的动压流经喷口形成高速射流，在喷口周围形成负压并对周围环境空气形成强烈的诱导和卷吸作用，从而在离开风口很短的距离内，送风气流成为一次低温风与一部分室内空气的混合体导致温度急剧上升达到甚至高于常规送风的气流温度，同时风量也急剧增加，因此风口不易结露。

产品尺寸
GHDWYD-TD长条形射流低温线形诱导送风口

尺寸规格型号	L (mm)	∅D (mm)	H (mm)
GHDWYD-TD-900×600	900	200	250
GHDWYD-TD-1200×600	1200	200	250
GHDWYD-TD-1500×600	1500	250	300
GHDWYD-TD-1800×600	1800	200*2	250
GHDWYD-TD-2100×600	2100	250*2	300

GHDWYD-TD长条形射流低温线形诱导风口外形图
产品性能参数

风口性能参数
GHDWYD-TD -900×600	一次风风量 m3/h	28	56	85	113	170	226	282
	二次风风量 m3/h	92	186	295	418	670	880	1100
	静压损失 Pa	3	12	27	42	75	93	120
	扩散半径 m	0.3	0.5	0.6	0.8	1.1	1.5	1.9
	发生噪音dB(A)	-	-	25	27	31	38	46
GHDWYD-TD -1200×600	一次风风量 m3/h	32	63	95	128	190	256	320
	二次风风量 m3/h	105	210	330	475	750	1000	1250
	静压损失 Pa	3	12	27	42	75	93	120
	扩散半径 m	0.4	0.6	0.7	1.2	1.7	2.3	2.8
	发生噪音dB(A)	-	26	29	32	35	42	49
GHDWYD-TD -1500×600	一次风风量 m3/h	56	113	169	224	225	450	560
	二次风风量 m3/h	185	380	590	835	890	1760	2185
	静压损失 Pa	3	12	27	42	75	93	120
	扩散半径 m	0.5	0.8	1	1.5	2.1	2.8	3.6
	发生噪音dB(A)	26	28	31	35	38	43	51
GHDWYD-TD -1800×600	一次风风量 m3/h	88	176	265	350	528	704	880
	二次风风量 m3/h	290	595	920	1300	2090	2750	3430
	静压损失 Pa	3	12	27	42	75	93	120
	扩散半径 m	0.6	1	1.2	1.8	2.5	3.2	4.3
	发生噪音dB(A)	28	31	33	37	40	44	52
GHDWYD-TD -2100×600	一次风风量 m3/h	105	210	315	420	630	840	1050
	二次风风量 m3/h	350	710	1095	1560	2500	3280	4090
	静压损失 Pa	3	12	27	42	75	93	120
	扩散半径 m	0.7	1.2	1.4	2	2.8	3.7	4.6
	发生噪音dB(A)	29	32	35	39	42	46	55

如果您想对本产品的报价或进一步的资料有所了解，请填写以下表格。
