机械式定风量阀
产品介绍技术参数

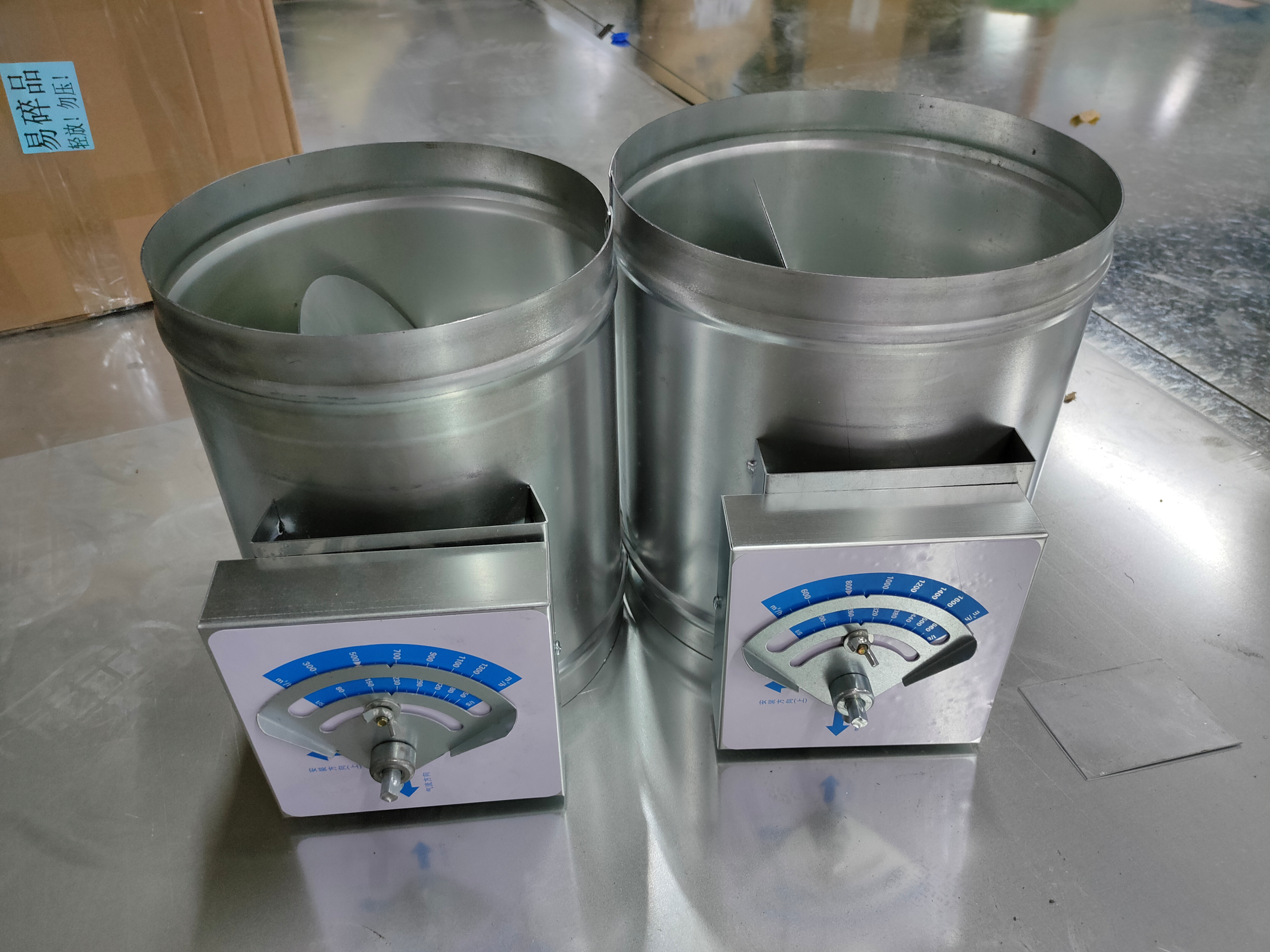

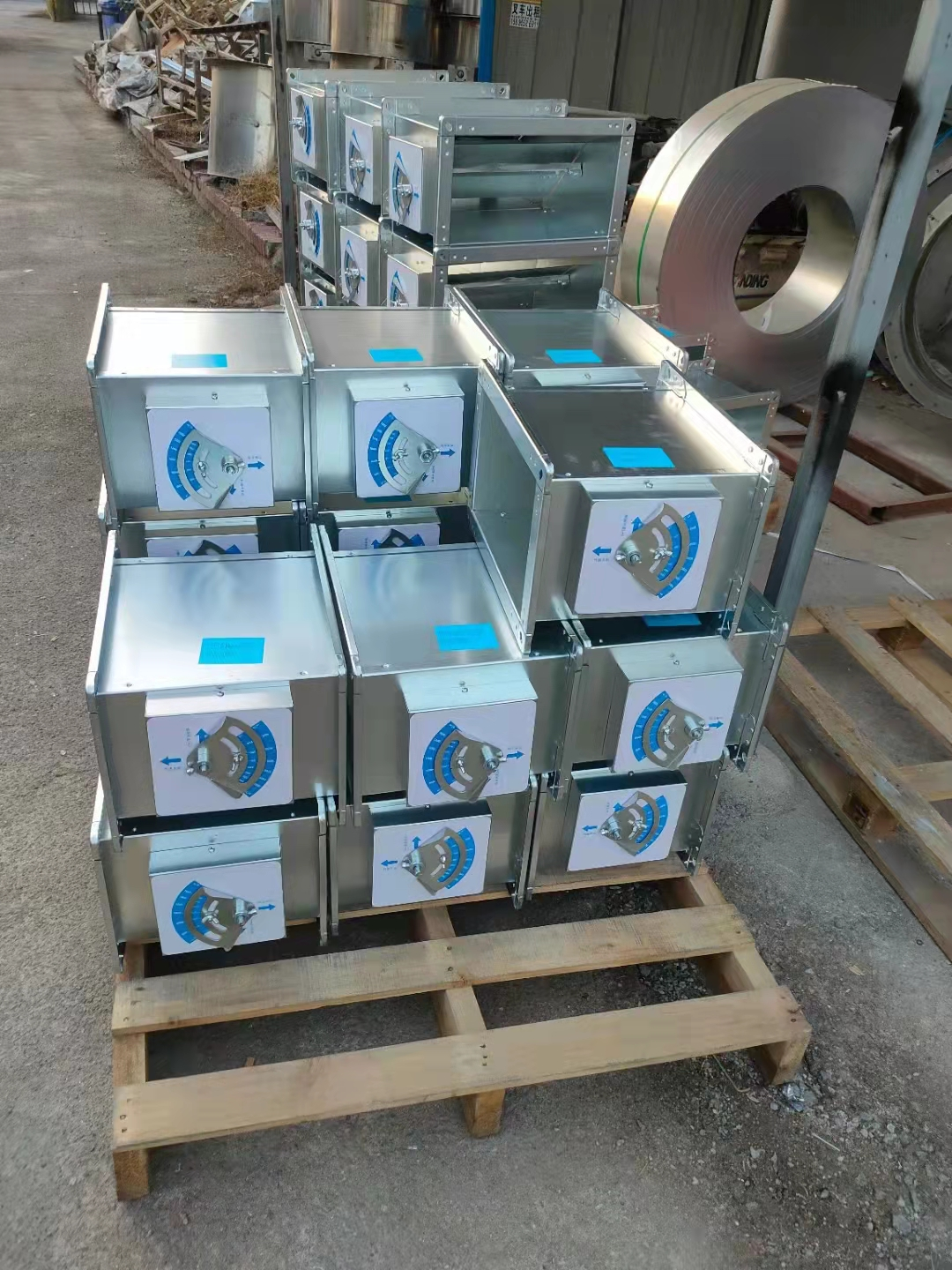

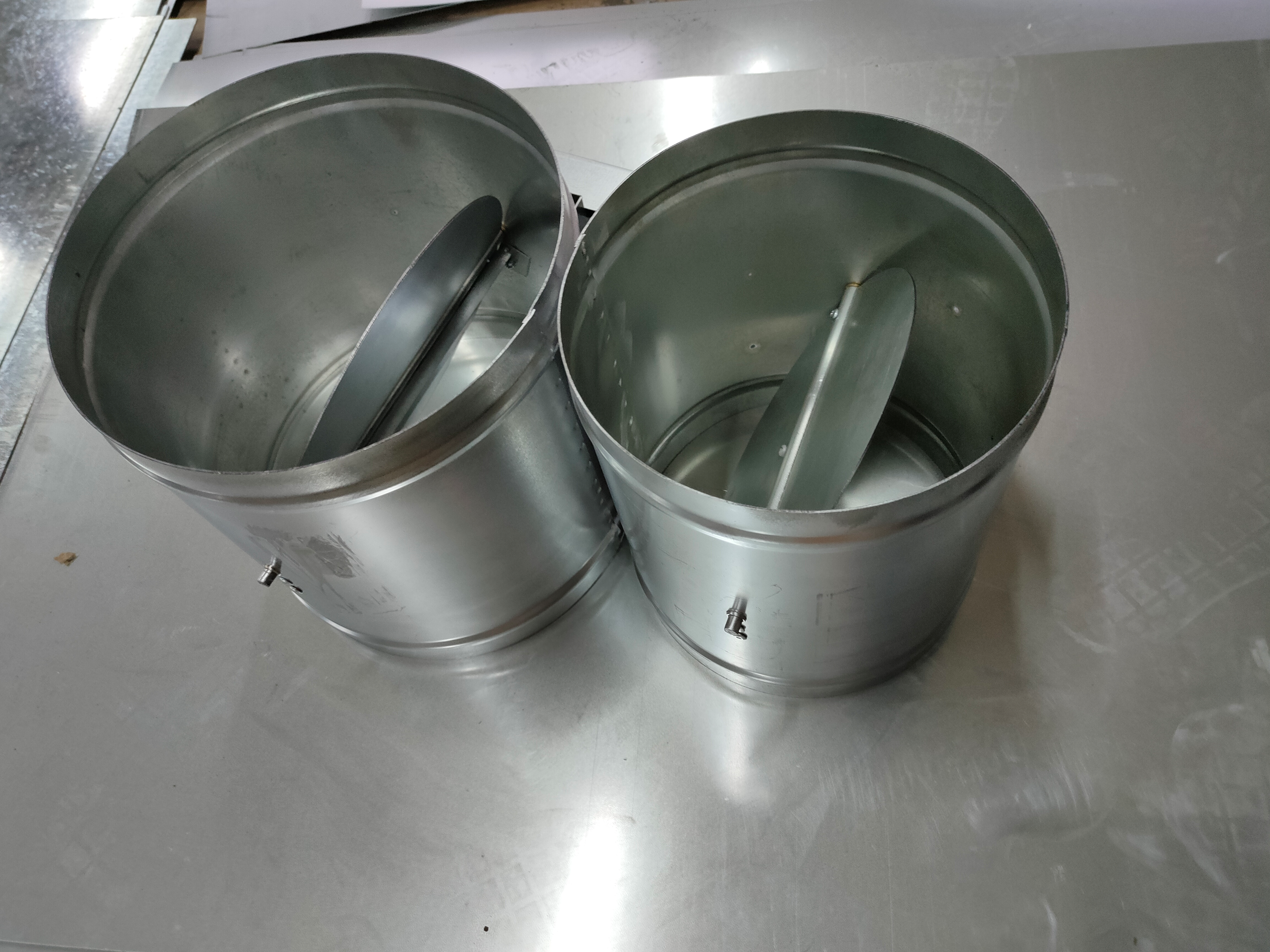

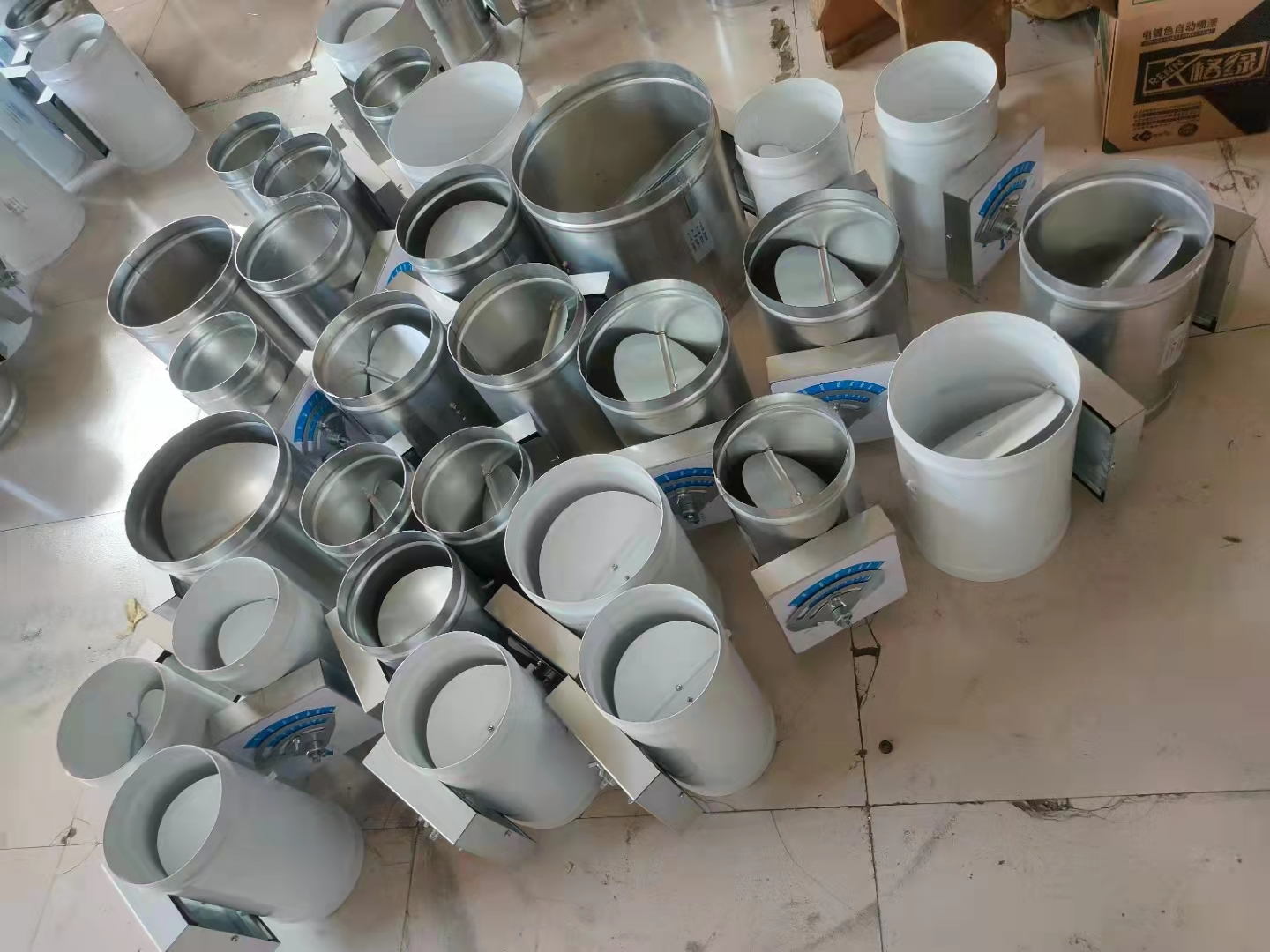

我们公司生产的机械式定风量阀为方形结构或者圆形结构，用于定风量控制，机械式自动装置，无需外部动力，适用于送、排风系统。

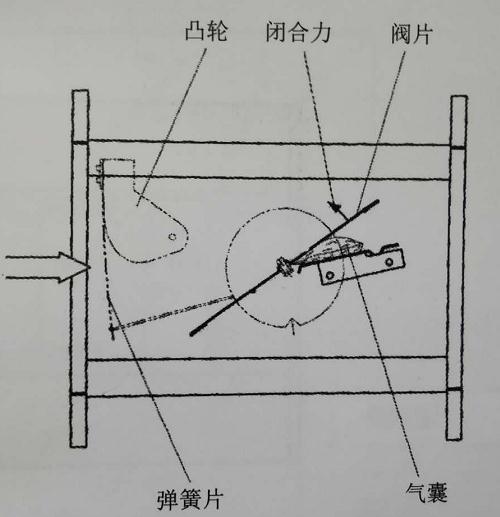

阀门由阀片、气囊、箱体、轴承和带弹簧片的凸轮结构组成。控制阀片由阀门中的轴杆支撑，流动的空气产生的动力将阀片定位，使得流量在允许的压差范围内恒定在设定值上。
作用在控制阀片上的空气动力使它闭合，并被充气的气囊增强，而气囊又起着振动阻尼的作用。经过标定的弹簧片产生一个对抗关闭的力，弹簧片由凸轮调节，使得在压差变化时，自动调整控制阀片角度，将流量恒定在只有微小误差的流量值上。
圆形入口参数表
| 入口尺寸 (mm) | 适用风量范围 （m3/h） | 基本型外形尺寸 直径×长度 | |
| 最小风量 | 最大风量 | ||
| 100 | 77 | 327 | DN100×320 |
| 125 | 124 | 507 | DN125×320 |
| 160 | 214 | 667 | DN160×320 |
| 200 | 322 | 1299 | DN200×320 |
| 250 | 520 | 2091 | DN250×400 |
| 315 | 826 | 3315 | DN300×400 |
| 400 | 1258 | 5043 | DN400×400 |
方形入口参数表
| 入口尺寸 (mm) | 适用风量范围 （m3/h） | 入口尺寸 (mm) | 适用风量范围 （m3/h） | ||
| 最小风量 | 最大风量 | 最小风量 | 最大风量 | ||
| 200×100 | 139 | 581 | 400×300 | 1129 | 4541 |
| 300×150 | 373 | 1517 | 500×300 | 1345 | 5405 |
| 300×200 | 463 | 1877 | 600×300 | 1507 | 6053 |
| 400×200 | 751 | 3029 | 400×400 | 1502 | 6058 |
| 500×200 | 823 | 3317 | 500×400 | 1651 | 6629 |
| 400×250 | 787 | 3172 | 600×400 | 1831 | 7349 |
| 500×250 | 1075 | 4325 | 500×500 | 2155 | 8645 |
| 600×250 | 1147 | 4603 | 600×500 | 2299 | 9221 |
注：以上为标准型参数，我司可根据用户实际需求设计及选型非标产品。
如果您想对本产品的报价或进一步的资料有所了解，请填写以下表格。
