压力控制阀
![](/uploads/allimg/190608/1-1Z60QPP50-L.jpg)

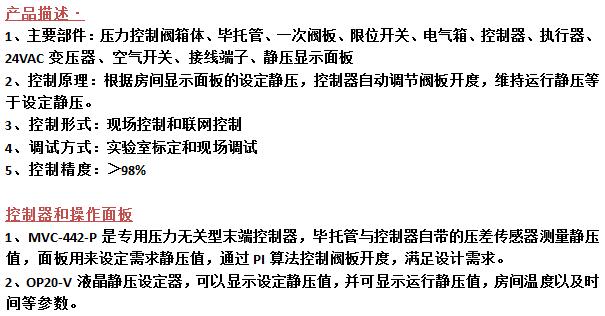

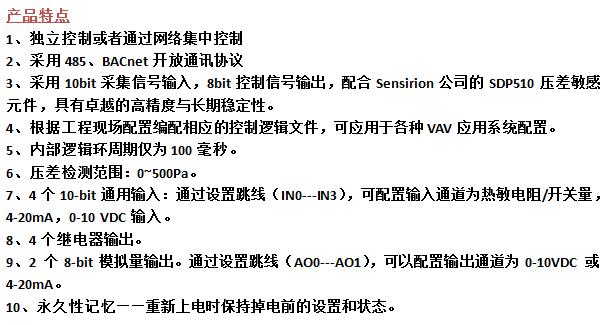

产品介绍技术参数
![](/uploads/allimg/201117/1-20111G5050a96.jpg)
![](/uploads/allimg/201117/1-20111G50525Z4.jpg)
![](/uploads/allimg/201117/1-20111G50540Y4.jpg)
圆形入口参数表
入口尺寸 (mm) |
适用风量范围 (m3/h) |
基本型外形尺寸 直径×长度 |
|
最小风量 | 最大风量 | ||
100 | 41 | 363 | ∅100×450 |
125 | 68 | 564 | ∅125×450 |
150 | 100 | 725 | ∅150×450 |
175 | 137 | 1050 | ∅175×450 |
200 | 178 | 1293 | ∅200×450 |
225 | 226 | 1697 | ∅225×450 |
250 | 291 | 2178 | ∅250×450 |
300 | 434 | 3389 | ∅300×450 |
350 | 646 | 5165 | ∅350×450 |
400 | 920 | 6457 | ∅400×450 |
方形入口参数表
入口尺寸 (mm) |
适用风量范围 (m3/h) |
入口尺寸 (mm) |
适用风量范围 (m3/h) |
||
最小风量 | 最大风量 | 最小风量 | 最大风量 | ||
200×200 | 259 | 1584 | 400×300 | 778 | 4752 |
250×200 | 324 | 1980 | 500×300 | 972 | 5940 |
300×200 | 389 | 2376 | 600×300 | 1166 | 7128 |
400×200 | 518 | 3168 | 400×400 | 1037 | 6336 |
500×200 | 648 | 3960 | 500×400 | 1296 | 7920 |
400×250 | 648 | 3960 | 600×400 | 1555 | 9504 |
500×250 | 810 | 4950 | 500×500 | 1620 | 9900 |
600×250 | 972 | 5940 | 600×500 | 1944 | 11880 |
注:以上为标准型参数,我司可根据用户实际需求设计及选型非标产品。
